Ebben a projektben egy egyszerű, de hasznos IoT-eszközt készítünk, amely segítségével otthonunk hőmérsékletét és páratartalmát követhetjük nyomon WiFi-n keresztül.
Szerző: HESTORE Hungary Kft. / Ecker János

A megvalósításhoz a HESTORE-ban is beszerezhető Wemos D1 mini fejlesztői panelt és DHT22 szenzort fogjuk használni, az ESPHome platform segítségével. A mért adatokat Home Assistant-ba továbbíthatjuk, vagy közvetlenül megfigyelhetjük a beépített webes felületen is.

Funkciólista

Hőmérséklet- és páratartalom-mérés (°C és %)
WiFi-n keresztüli adatküldés ESPHome segítségével
Home Assistant integráció támogatása
Webes interfész alapértelmezett ESPHome felületen
USB-s tápellátás, könnyű mobilitás

Szükséges alkatrészek

Megnevezés	Típus / Leírás	Megjegyzés
Fejlesztői panel	Wemos D1 mini (ESP8266)	WEMOS-D1-MINI 100.379.01 1+: € 5.867
Szenzor	DHT22 (AM2302) Digitális hő- és páratartalom	DHT22-M 100.368.12 1+: € 2.048
USB kábel	Micro USB tápellátáshoz és kódfeltöltéshez	AK-300110-010-S 100.345.35 1+: € 1.808
USB adapter	5V / 1A vagy nagyobb	KS 5V/2A/USB 100.383.25 1+: € 3.481
Ellenállás	4.7k – 10k Ohm, DHT felhúzó	4,7 K 1% 100.205.33 1+: € 0.079
Breadboard	Prototípushoz	BB-005-S 100.301.87 1+: € 3.261
Jumper vezetékek	Összekötéshez a legjobb	SJ-60 100.285.26 1+: € 2.283

Bekötési táblázat

DHT22 láb	Funkció	Wemos D1 mini láb
1	VCC (3.3–5V)	3V3
2	DATA	D4 (GPIO2)
3	(Nincs bekötve)	-
4	GND	GND

A DHT22 adatvezetékét érdemes egy 4.7–10 KOhm-os ellenállással felhúzni a tápra (VCC–DATA közé), különösen hosszabb vezeték esetén. Ha szenzor modult használunk, akkor azon megtalálható a felhúzó ellenállás és még egy táp szűrő kondenzátor is.

ESPHome konfiguráció

YAML

# HESTORE – ESPHome konfiguráció: Wemos D1 + DHT22
esphome:
  name: szobaszenzor-hestore
  friendly_name: "Szoba szenzor - HESTORE"

esp8266:
  board: d1_mini

wifi:
  ssid: "WIFI_SSID"
  password: "WIFI_JELZO"

  ap:
    ssid: "SzobaszenzorFallback-HESTORE"
    password: "hestorejelszo"

captive_portal:

logger:

api:

ota:

sensor:
  - platform: dht
    pin: D4
    model: DHT22
    temperature:
      name: "Szoba hőmérséklet"
    humidity:
      name: "Szoba páratartalom"
    update_interval: 30s

text_sensor:
  - platform: wifi_info
    ip_address:
      name: "Szoba szenzor IP cím"

Kódmagyarázat

A wifi szekció tartalmazza a hálózati csatlakozáshoz szükséges adatokat, valamint fallback hotspotot, amely SzobaszenzorFallback-HESTORE néven jelenik meg, ha nem található a fő hálózat.
A sensor blokkban a DHT22 szenzor olvasása történik, 30 másodpercenkénti frissítéssel.
A text_sensor rész lehetővé teszi az eszköz IP címének megjelenítését az adminján és Home Assistant felületen.

Telepítési útmutató

Telepítsük az ESPHome-t, ha még nem tettük meg.
Csatlakoztassuk a Wemos D1 minit számítógépünkhöz USB-n keresztül.
A YAML fájlt adjuk hozzá az ESPHome eszközlistához (akár webes, akár CLI felületen).
Flasheljük fel az eszközre.
Az első indítás után az eszköz automatikusan csatlakozik a megadott WiFi-hálózathoz, vagy fallback hotspotot nyit.
A Home Assistant automatikusan felismeri az új ESPHome eszközt, vagy manuálisan hozzáadható.

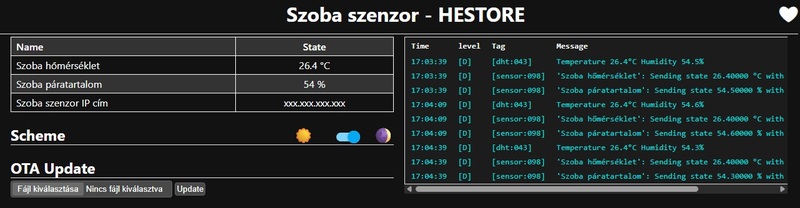

Webes adminfelület

Az eszköz IP címét beírva a böngészőbe, már láthatjuk is a mérési adatokat.

Határtalan lehetőségek

Ez a projekt tökéletes választás lehet az IoT-vel ismerkedők számára, hiszen kevés alkatrészt igényel, mégis praktikus és jól bővíthető. A HESTORE-ban elérhető Wemos D1 és DHT22 modulokkal gyorsan és költséghatékonyan készíthetünk egy vezeték nélküli, Home Assistant-tel is kompatibilis hő- és páratartalom mérő eszközt, amely bármely helyiségben bevethető – akár nappaliban, akár garázsban, vagy pincében.
