A villamos vezetékek kiválasztása nemcsak a megfelelő keresztmetszet meghatározásáról szól: figyelembe kell venni az elhelyezés módját, a vezeték hosszát, a szigetelés típusát, valamint a védelmi eszközök (pl. kismegszakítók) értékét is.
Szerző: HESTORE Hungary Kft. / Hódi Gábor

A nem megfelelően méretezett vezeték túlmelegedhet, tűzveszélyt okozva, vagy hibás működéshez vezethet. Cikkünkben áttekintjük az EN 50565 és az MSZ HD 60364-5-52 szabvány alapján alkalmazandó főbb szempontokat, és bemutatjuk, mire kell figyelni a gyakorlatban.

Mit vizsgál a cikk?

Vezetékek terhelhetősége szabvány szerint
Kábelhossz hatása a feszültségesésre
Telepítési módok (védőcső, vakolat alatt, szabadon stb.)
Burkolóanyagok és hőállóság
Kismegszakító érték és vezetékterhelhetőség kapcsolata
Ökölszabályok biztonságos méretezéshez

Alapszabályok a vezetékterhelhetőséghez

A vezeték terhelhetősége azt a maximális áramerősséget jelenti, amelyet hosszú távon elvisel túlmelegedés nélkül. Ez a szám nem azonos azzal, hogy mekkora kismegszakítóval védhetjük – utóbbinak figyelembe kell vennie az indulási áramokat és a vezeték védelmét is.

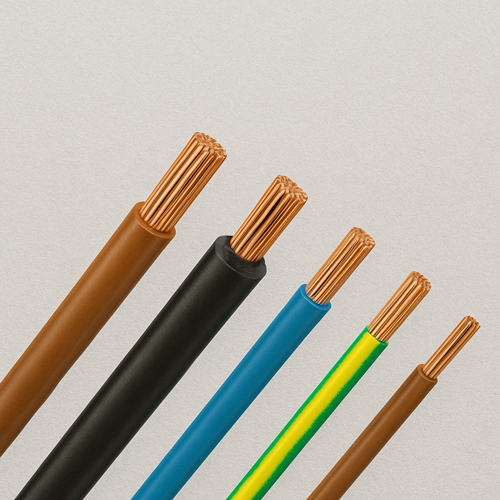

A szabványos réz vezetékek terhelhetősége (230V AC feszültségen, 30°C környezeti hőmérsékleten, egy szál szabadon vezetve):

Keresztmetszet (mm²)	AWG közelítő	Vezeték terhelhetősége (A)	Figyelembe vett névleges (A)	Áramszolgáltatói védelem elvárás (1)
1,0 réz	~17 AWG	13–15 A	10 A	arányos 6A/8A
1,5 réz	~15 AWG	16–18 A	13 A	10A
2,5 réz	~13 AWG	21–25 A	17,5 A	16A
4,0 réz	~11 AWG	27–32 A	23 A	20A
6,0 réz	~10 AWG	34–40 A	29 A	25A
10,0 réz	~8 AWG	46–55 A	39 A	32A

A fenti adatok az MSZ HD 60364-5-52 és EN 50565 szabványok alapján, szabadon fektetett egyeres rézvezetékekre vonatkoznak. A maximális kismegszakító érték minden esetben nem tartós terhelésre (MSZ HD szerint "időszakosan megengedett terhelés") vonatkoznak. Adott szolgáltatói terület érvényes üzletszabályzata felülírja a megengedett kismegszakító értékeket (jellemzően alacsonyabb kismegszakító értéket megengedve a biztonság érdekében).

(1*) Áramszolgáltatói elvárás példa, az E.ON ELMŰ Áramhálózati Kft üzletszabályzata alapján (11.1.1.2 pont).

Kábelhossz és feszültségesés

Minél hosszabb a vezeték, annál nagyobb a feszültségesés. Ez nemcsak hatásfokromláshoz vezethet, hanem a szabványos határérték (3–5%) túllépése miatt biztonsági problémát is okozhat.

Ökölszabály rezisztív (ohm-os) terheléshez:

10 méterig 1,5 mm² vezeték elegendő egy 10 A-es körhöz
20–30 méternél már 2,5 mm² ajánlott ugyanahhoz
40 méter felett legalább 4 mm² javasolt nagyobb áramú eszközökhöz

A pontos méretezéshez használjunk feszültségesés kalkulátort vagy képletet (pl. \( \Delta V = 2 \cdot I \cdot L \cdot R \)).

Telepítési módok és burkolatok hatása

A vezeték hűtése nagyban függ attól, hogyan van elhelyezve:

Elhelyezés típusa	Korrekciós tényező	Jellemző burkolat
Szabad levegőn	1,00	PVC, XLPE
Vakolat alatt	0,85	PVC
Védőcsőben falban	0,70	Hőálló PVC, LSZH
Több kábel egymás mellett	0,65–0,80	Hőterhelést bíró szigetelés (pl. XLPE)

A védőcsőbe vagy vakolat alá helyezett kábelek nem tudnak annyira jól hűlni, így csökken a megengedett terhelhetőségük. Ezt korrekciós tényezővel kell figyelembe venni a kiválasztásnál.

A HESTORE kínálatában megtalálhatóak hőálló, halogénmentes (LSZH) burkolatú kábelek is, amelyek különösen ajánlottak zárt, közösségi terekben.

Kismegszakító ≠ vezeték terhelhetősége

A kismegszakító nem csak a vezeték védelmét szolgálja (rövidzárlati áram), hanem a túlterhelések és zárlatok gyors lekapcsolását is. Fontos, hogy a kismegszakító ne engedjen hosszabb ideig több áramot, mint amit a vezeték biztonságosan elbír.

Példa:

1,5 mm² vezeték max. 18 A-t bír el, de a biztonságos kismegszakító érték legfeljebb 13 A, inkább 10 A (lásd elosztói szabályzatok).

Összefoglalás

A vezetékek kiválasztása során nem elég kizárólag a keresztmetszetet figyelembe venni. Számolnunk kell a fektetés módjával, a kábel hosszával, valamint azzal, milyen eszközöket fogunk táplálni és milyen biztosítékot alkalmazunk. A biztonságos méretezéshez a szabványok (pl. EN 50565, MSZ HD 60364-5-52) figyelembevétele elengedhetetlen. A HESTORE-ban kapható vezetékek és tartozékok révén könnyedén összeállítható egy szabványos, biztonságos villamos hálózat, legyen szó otthoni vagy ipari felhasználásról.
