Villamos hálózati csatlakozók és szabványok Közép-Európában

Számos különféle elektromos csatlakozótípus létezik a háztartási és informatikai eszközök világában. Ezeket tisztázzuk a cikkben.
Szerző: HESTORE Hungary Kft. / Hódi Gábor

A megfelelő csatlakozó kiválasztása nem csupán kompatibilitási kérdés, hanem biztonsági, terhelhetőségi és környezeti szempontból is fontos. Az alábbiakban áttekintjük az IEC 60320 szabvány legelterjedtebb csatlakozóit, valamint a különféle európai dugalj- és csatlakozótípusokat (Type C, E, F), kiemelve mindegyik előnyeit, hátrányait és tipikus felhasználási területeit.

A cikkben a már nem használt, vagy nem széles körben elterjedt speciális csatlakozókat nem említjük a könnyű áttekinthetőség érdekében, illetve a közép-európában széleskörben alkalmazott típusokra szorítkozunk.

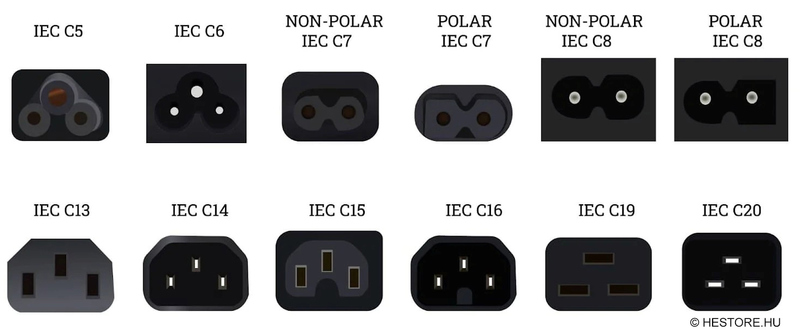

IEC 60320 csatlakozók

Az IEC 60320 a nemzetközileg elfogadott szabvány, amelyet kisfeszültségű háztartási és irodai elektromos eszközök cserélhető és kihúzható csatlakozóira alkalmaznak. A legtöbb számítástechnikai eszköz, háztartási kisgép és laborberendezés ebbe a kategóriába esik. Az IEC C5/C6/C13/C14/C15/C16 esetében van dedikált Nulla - Fázis pozíció, melyet fogadó oldalon (apa) érdemes tartani, még akkor is, ha a másik oldalán lévő dugvilla (például CEE 7) megfordítható a dugaljban.

IEC 60320 C7/C8 (alakja miatt gyakran „8-as”, „piskóta”, „babapiskóta” vagy „borotva csatlakozó” néven ismert)

Ez az IEC 60320 C7/C8 csatlakozó egy kétpólusú, földeletlen dugó-aljzat páros, amely elsősorban kis fogyasztású háztartási és szórakoztatóelektronikai eszközöknél található meg. Kialakítása alapján lapos, két részből álló, szimmetrikus dugó. Az ehhez tartozó dugó (C8) szintén földeletlen, és csak kettős szigetelésű eszközökhöz alkalmazható. A csatlakozó alakjáról kapta beceneveit, Magyarországon legtöbbször piskóta csatlakozónak hívják - utalva a babapiskótához hasonló alakzatra.

Male (apa): C8 (jellemzően készülék)
Female (anya): C7 (jellemzően kábel)
Előnyök:

Kompakt méret
Könnyen illeszthető kisebb fogyasztású készülékekhez

Hátrányok:

Nincs védőföld (csak 2 érintkezős)
Maximum 2.5 A áramterhelhetőség

Jellemző eszközök: DVD-lejátszók, rádiók, játékkonzolok, LED TV-k, notebook adapterek.

IEC 60320 C5/C6 (közismertebb nevén „Mickey Mouse” vagy lóhere csatlakozó)

Az IEC 60320 C5 aljzat és hozzá tartozó C6 dugó egy hárompólusú, földelt tápcsatlakozó-típus, amelyet elsősorban laptop töltőknél, projektoroknál, egyes nyomtatóknál és hordozható elektronikai berendezéseknél alkalmaznak. Jellegzetes formája – két külső és egy középső kerek csatlakozó – miatt a köznyelvben gyakran hívják „lóhere” vagy „Mickey Mouse” csatlakozónak. A földelésnek köszönhetően nagyobb biztonságot nyújt, mint a C7-es típus, mégis megtartja a viszonylag kompakt méretet.

Male: C6 (jellemzően készülék)
Female: C5 (jellemzően kábel)
Előnyök:

Földelt, így biztonságosabb alkalmazásokhoz is alkalmas
Kompakt, kis méretű, mégis masszív kivitel
Hordozható elektronikai eszközök esetén ideális

Hátrányok:

Kevésbé stabil, mint nagyobb IEC csatlakozók
A szoros illeszkedés miatt nehezebben húzható szét
Kevésbé univerzális, mint a C13/C14

Jellemző eszközök: laptop töltők, kisebb projektorok, nyomtatók, és hordozható kiegészítők.

IEC 60320 C13 / C14 – Számítástechnikai szabványcsatlakozó, a megbízható klasszikus

Az IEC 60320 C13 (anya) és C14 (apa) csatlakozópár a legszélesebb körben használt földelt tápcsatlakozó-típus az informatikai és ipari környezetben. A C13 aljzat jellemzően eszközoldali (pl. számítógép, monitor, nyomtató hátlapján), míg a C14 dugó a tápkábel oldalán található. Masszív, hárompólusú kialakításának köszönhetően akár 10 A áramterhelésre is alkalmas, szabványos 230 V feszültség mellett. Az elrendezése szabványosított, így széles körben csereszabatos a legtöbb berendezés és kábel között.

Male: C14 (jellemzően készülék)
Female: C13 (jellemzően kábel)
Előnyök:

Széles körben elterjedt
Földelt, akár 10 A terhelhetőségig
Szinte minden informatikai berendezéshez illeszkedik
Mechanikailag masszív

Hátrányok:

Nagyobb helyigény, mint a C5 vagy C7 típusoknál
Könnyen kihúzható (megoldható rögzítőfüllel, például szerverek esetén)

Jellemző eszközök: PC tápegységek, monitorok, szerverek, switch-ek, UPS rendszerek, laborberendezések.

IEC 60320 C15 / C16 – Hőálló, földelt tápcsatlakozó magas hőmérsékletű eszközökhöz

Az IEC 60320 C15 (anya) és C16 (apa) csatlakozópár a C13/C14 csatlakozók hőálló változata, amelyet kifejezetten melegedő vagy hőt termelő berendezésekhez fejlesztettek ki. A C15 aljzat felismerhető a középső csatlakozó melletti bemetszéséről, amely megkülönbözteti a szabványos C13-tól. A konstrukció 120 °C-ig hőálló, szemben a C13/C14 páros 70 °C-os határértékével. Teljes mértékben földelt, 3-pólusú kialakítású csatlakozó.

Különbség: C15 aljzatban van egy kis kivágás a középső csatlakozó körül
Előnyök:

Hőálló, jellemzően 120 °C-ig (szemben a C13/C14 70 °C-ával)
Megerősített érintkezők

Hátrányok:

C15 nem illeszthető C13 dugaszba
Ritkább, mint a C13/C14 páros

Jellemző eszközök: vízforralók, gőzölős vasalók, ipari hőlégfúvók, egyes professzionális főzőlapok.

A C15 csatlakozót csak C16 aljzattal lehet használni, míg C13 és C15 nem kompatibilisek. Fontos figyelni a készülék gyári ajánlására.

Európai dugalj- és dugvillatípusok

CEE 7/16 (Europlug – vékony, földeletlen kétpólusú csatlakozó)

A CEE 7/16, közismert nevén Europlug, az egyik legegyszerűbb és legkompaktabb csatlakozótípus Európában. Két vékony, 4 mm átmérőjű érintkezője révén földeletlen, és jellemzően 2.5 A áramerősségig használható. Műanyag tokozása lapos, így kis helyigényű és széles körben kompatibilis a legtöbb európai (Type C, E, F) aljzattal.

Előnyök:

Nagyon kompakt és könnyű
Szinte minden európai országban használható
Olcsó és egyszerűen gyártható

Hátrányok:

Nincs földelés, ezért csak kettős szigetelésű eszközökhöz alkalmas
Alacsony áramterhelhetőség (max. 2.5 A)
Nem alkalmas nagyobb teljesítményű berendezésekhez

Jellemző eszközök: telefontöltők, LED lámpák, rádiók, kisebb konyhai gépek (pl. botmixerek).

CEE 7/17 (nagyáramú, földeletlen, univerzális dugvilla)

A CEE 7/17 típus egy kétpólusú, földeletlen dugvilla, amelyet elsősorban nagyobb áramfelvételű, de földelést nem igénylő eszközökhöz alkalmaznak. Kialakítása lehetővé teszi a használatát mind a Type-C, Type-E, és Type-F (Schuko) aljzatokban. A csatlakozó kör alakú burkolata és vastagabb tűi biztosítják, hogy stabilan illeszkedjen a különféle aljzatokba, miközben akár 16 A-es áramerősséget is képes kezelni.

Előnyök:

Széles körű kompatibilitás több európai szabvánnyal
Nagyobb teljesítményű eszközök táplálására is alkalmas
Robusztus kialakítás, hosszú élettartam

Hátrányok:

Földelés hiánya miatt nem használható minden eszközhöz
A mérete miatt kisebb aljzatokkal nehezen illeszkedhet

Jellemző eszközök: nagyteljesítményű, de kettős szigeteléssel rendelkező háztartási készülékek, például hajszárítók, porszívók, ventilátorok.

CEE 7/7 (kombinált földelt európai dugvilla)

A CEE 7/7 típusú dugvilla az egyik legelterjedtebb földelt csatlakozó Európában, mivel kialakítása révén kompatibilis mind a Type-E (francia), mind a Type-F (Schuko, német) aljzatokkal. Két oldalán fémes földelőérintkezők, valamint középen egy földelőtüske-bemenet található, így képes mindkét rendszer biztonságos kiszolgálására. Gyakran nevezik „hibrid földelt dugvillának”.

Előnyök:

Rendkívül univerzális, számos országban használható
Földelt, akár 16 A-es terhelhetőséggel
Stabil, robusztus kivitelű

Hátrányok:

Fizikailag nagyobb méret, mint a sima Type-C (europlug)
Nem illeszkedik földeletlen vagy keskeny aljzatokba

Jellemző eszközök: nagyobb háztartási készülékek (mosógépek, mikrohullámú sütők, kávéfőzők), számítógépes tápkábelek, barkácsgépek.

Az európai dugaljtípusok rendszere: Type C, E, F és kapcsolatuk a CEE szabvánnyal

Az elektromos csatlakozók típusait az IEC (Nemzetközi Elektrotechnikai Bizottság) és az EUROPLUG konzorcium által meghatározott betűjelölések szerint sorolják be – ezeket nevezzük „Type” típusoknak (pl. Type-C, Type-E, Type-F). Ezek a jelölések földelési kialakításukban, érintkezőelrendezésükben és méretükben térnek el egymástól, de jellemzően 230 V / 50 Hz hálózaton működnek. A CEE 7 szabványsorozat (francia „Commission électrotechnique européenne”) technikai előírásokat ad meg ezen dugvillák és aljzatok fizikai kialakítására és kompatibilitására.

Type-C: földeletlen, lapos Europlug – megfelel a CEE 7/16 dugvillának. Kis teljesítményű, kettős szigetelésű eszközökhöz ajánlott.
Type-E: francia szabványú aljzat és dugó, középső földelőtüskével – pl. CEE 7/5 (aljzat) és CEE 7/6 (dugó).
Type-F: német (Schuko) szabvány, oldalsó földelőfülekkel – jellemzően CEE 7/3 (aljzat) és CEE 7/4 (dugó).

A CEE 7/7 és CEE 7/14 típusú „hibrid” dugók célja, hogy Type-E és Type-F aljzatokkal egyaránt kompatibilisek legyenek, így biztosítva széleskörű európai használatot.

Dugvilla típusa	Type-C aljzat	Type-E aljzat	Type-F aljzat	Megjegyzés
CEE 7/16 (Type-C)	✓	✓	✓	Földelés nélkül, kis fogyasztású eszközökhöz
CEE 7/17	✓	✓	✓	Földelés nélkül, de nagyobb terhelhetőséggel
CEE 7/6 (Type-E dugó)	✗	✓	✗	Csak francia típusú aljzattal
CEE 7/4 (Type-F dugó)	✗	✗	✓	Csak Schuko aljzattal
CEE 7/7 (Type-E/F hibrid)	✗	✓	✓	Kombinált földelés, széleskörű használhatóság
CEE 7/14	✗	✓	✓	Hasonlóan univerzális, földelt
CEE 7/5 (Type-E aljzat)	✓	✓	✗	Földelőtüskés aljzat, csak megfelelő dugóval
CEE 7/3 (Type-F aljzat)	✓	✗	✓	Oldalföldelésű aljzat

Papa–mama (apa–anya) oldal eltérései

Minden esetben fontos különbséget tenni a dugó (male / papa / apa) és az aljzat (female / mama / anya) között:

Male (apa): a készülék vagy hosszabbító oldala, amely fogadja az áramot (tehát érinthető a tüske)
Female (anya): általában a tápkábel vége, ami feszültséget ad (érintés védetten elhelyezett fogadó hüvely)
A mechanikai illeszkedés mindig biztosítja, hogy csak megfelelő típusú csatlakozókat lehessen összeilleszteni.
Biztonsági okokból az aktív feszültség sosem lehet könnyen érinteni.
Fontos továbbá, hogy az apa-anya oldalt az érintkező határozza meg, nem a műanyag fogadó ház.

Összefoglaló

Az alábbi táblázat áttekintést ad az említett csatlakozókról:

Típus	Földelés	Terhelhetőség	Jellemző eszközök
IEC C7/C8	Nem	2.5 A	DVD, konzol, kisebb adapterek
IEC C5/C6	Igen	2.5–10 A	Laptop töltők, projektorok
IEC C13/C14	Igen	10 A	PC, monitor, nyomtató, szerverek
IEC C15/C16	Igen	10 A / 120 °C	Vízforraló, hőtermelő eszközök
Type-C, CEE 7/16	Nem	2.5 A	Telefon, kisebb háztartási eszközök
Type-E, CEE 7/6	Igen	16 A	Francia háztartási eszközök
Type-F (Schuko), CEE 7/4	Igen	16 A	Háztartási gépek, porszívók, konyhagépek

Közkedvelt szerelt kábelek, és csatlakozók

Típus	Termék
N1/VDE (piskóta csatlakozó)	N1/VDE 100.232.91 1+: € 2.159
CEE7/7 és C13	U-2005-3X0.5-1M 100.432.86 1+: € 4.015
CEE7/7 és C13	N5 100.232.87 1+: € 3.177
Europlug toldó (ha rövid a lámpa kábele :))	CP123 100.430.75 1+: € 4.547
CEE7/7 dugó, vezeték véggel	S3-3/07/1.8BK 100.307.00 1+: € 3.544
AC1A szerelhető lengő IEC C13	AC1A 100.232.82 1+: € 0.837
AC1D szerelhető lengő IEC C14	AC1D 100.232.83 1+: € 0.837
AC2 DCE készülék aljzat, IEC C14	AC2DCE 100.347.10 1+: € 0.665

Lehetőségek, előre tervezés

A csatlakozók kiválasztása nem pusztán technikai kérdés – biztonsági, kompatibilitási és gyakran a hosszú távú biztonságos üzem kérdése. A HESTORE.hu kínálatában minden említett típus megtalálható, akár készülékkábelre, akár aljzatra, hosszabbítóra van szükség. Javasolt az egyes projektek, installációk megtervezésénél figyelembe venni a szabványosított csatlakozók alkalmazását, így biztosítható a megbízható működés és a későbbi egyszerű bővítés is.
