BK-0618

Érintésnélküli vezeték kereső KIT, 9VDC

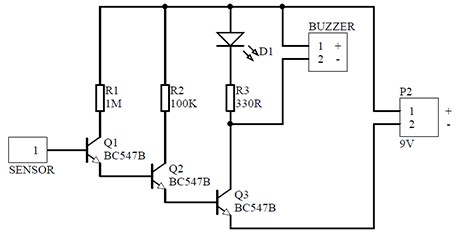

Kapcsolási rajz

Érintésmentes hálózati feszültség kereső KIT Figyelem! Az áramkört hálózati feszültségre kötni / hozzáérinteni tilos és életveszélyes! Kizárólag falon belüli, vagy szigetelt vezetékhez használható. Az áramkör kizárólag elvi szemléltetés céljára lett létrehozva, éles környezetben, építőipari felhasználása tilos. A termék nem minősül mérőeszköznek. Bemeneti tápfeszültség: 9V DC Maximális áramfelvétel: 20mA A készlet forrasztandó alkatrészeket tartalmaz, elem nem tartozék! Hozzáadás a kosárhoz (Cikkszám: 100.425.37) 1+: € 1.508 5+: € 1.084 10+: € 1.023 20+: € 0.996 50+: € 0.980

Beültetési ábra

Termékfotó

1

R1	1M 0,25W
R2	100K 0,25W
R3	330R 0,25W

2

Q1	NPN
Q2	NPN
Q3	NPN

3

D1

LED Red

4

B1

Buzzer

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)
