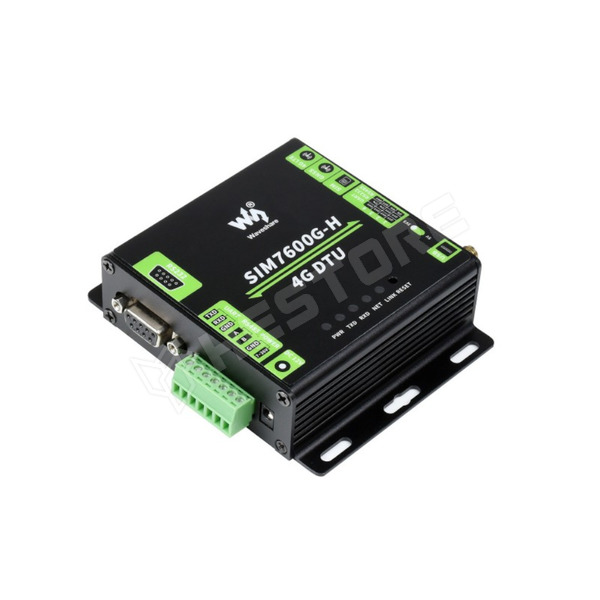

Ipari alkalmazásokhoz tervezett 4G DTU fejlesztőkészlet, amely lehetővé teszi a közvetlen integrációt vagy másodlagos fejlesztést.
A SIM7600G-H kommunikációs modulon alapul, támogatja a 4G/3G/2G hálózat globális lefedettségét.
Támogatja a GPS, Beidou, Glonass, GALILEO, QZSS és LBS bázisállomás alapú helymeghatározását.
USB to 4G kommunikáció vagy UART/RS232/RS485 to 4G kommunikáció.
7 ~ 36 V tartományú tápegység, ideális ipari alkalmazásokhoz
Beépített STM8 MCU a hardveres watchdoghoz, amely lehetővé teszi az automatikus újraindítást.
Több védelmi áramkör, például ESD-védelem, túlfeszültség elleni védelem, stabil és biztonságos kommunikációs performancia
Baudrate: (115200bps alapértelmezés szerint)
AT-parancsok támogatása (a 3GPP TS 27.007, 27.005 és V.25TER parancskészlet alapján)
Alumínium tok, oxidált matt polírozott felület, CNC megmunkált, robusztus és elegáns

Frekvenciasáv
4G LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
LTE-TDD: B34, B38, B39, B40, B41
3G UMTS/HSDPA/HSPA+: B1, B2, B4, B5, B6, B8, B19
2G GSM/GPRS/EDGE: 850, 900, 1800, 1900 MHz
GNSS GPS, Beidou, GLONASS, GALILEO, QZSS
Vonatkozó régiók Globális támogatás
Adatsebesség
4G (LTE Cat-4) 150 Mbps (letöltés) / 50 Mbps (feltöltés)
3G (HSPA+) 42 Mbps (letöltés) / 5,76 Mbps (feltöltés)
2G (EDGE) 236,8Kbps(DL) / 236,8Kbps(UL)
2G (GPRS) 85,6Kbps(DL) / 85,6Kbps(UL)
Szoftver jellemzők
Kommunikációs protokoll TCP, IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, DNS
(AT parancsokkal vezérelve, Open Linux SDK modullal a másodlagos fejlesztéshez)
Operációs rendszer támogatás Windows/Linux stb.
Hardver leírás
RS232 soros port:
csatlakozó: DB9 anya
védelem: TVS védelem, túlfeszültség-védelem, ESD védelem
RS485:
csatlakozó: csavaros csatlakozók (A, B)
védelem: 600W villámálló, túlfeszültség-védelem és 15KV ESD védelem (fenntartott 120R kiegyenlítő ellenállás forrasztóhelyek)
TTL(UART):
üzemi feszültség: 3,3V vagy 5V
csatlakozó: csavaros csatlakozók (TXD, RXD, GND)
Soros port baudráta: 300bps ~ 921600bps, alapértelmezés szerint 115200bps támogatás
USB port üzemi feszültsége: 5V
csatlakozó: Micro USB
védelem: ESD védődióda
használat: paraméter konfigurálása, betárcsázós kapcsolat, firmware frissítés
Tápbemeneti csatlakozó: 7~36V csavaros csatlakozók vagy DC 12V jack
védelem: Schottky dióda védelem, fordított bekötés elleni védelem
Hardvervédelem: beágyazott MCU, hardveres watchdog a rendszer összeomlásának megakadályozására, ipari minőségű alumíniumötvözet ház
Üzemi feszültség: 7...36V DC
Üzemi áram alapjáraton: 10...30mA /12V
átvitel: 80...450mA /12V (a hálózati állapottól függően)
Jelző: PWR (tápegység), RXD/TXD (UART RX/TX), NET (hálózat), LINK (felhasználó által definiált)
Gomb: reset gomb
SIM kártya: standard SIM kártya (1.8V / 3V)
Antennacsatlakozó: MAIN LTE, AUX LTE, GNSS
Üzemi hőmérséklet: -40...80°C
