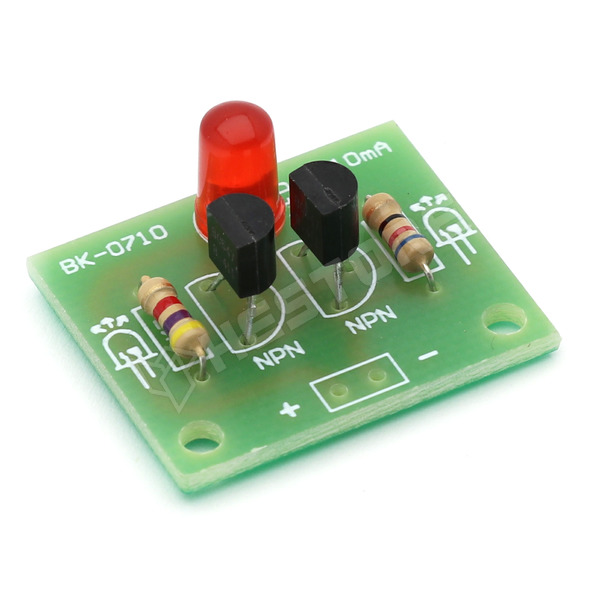

BK-0710
Áramgenerátor KIT, 5...12V DC
Az áramkör egy 10mA-es áramgenerátor alapkapcsolást valósít meg.
Az R1 ellenállás segítségével történik az áram beállítása.
Az áramkör a Q1 tranzisztor nyitófeszültségét veszi alapul, mely kb. 0.6V esetén nyit. A beállított névleges áram esetén az R1 ellenálláson eső feszültség pont akkora lesz, hogy kinyit a Q1 tranzisztor, aminek hatására a Q2 tranzisztor visszaszabályzásra kerül (csökken az áram), így egy önszabályzó kör jön létre.
- Tápfeszültség: 5...12 V DC
- Áramfelvétel: <11 mA
A készlet forrasztandó alkatrészeket tartalmaz!
Összeszerelési leírás itt található: Összeszerelési leírás
Az R1 ellenállás segítségével történik az áram beállítása.
Az áramkör a Q1 tranzisztor nyitófeszültségét veszi alapul, mely kb. 0.6V esetén nyit. A beállított névleges áram esetén az R1 ellenálláson eső feszültség pont akkora lesz, hogy kinyit a Q1 tranzisztor, aminek hatására a Q2 tranzisztor visszaszabályzásra kerül (csökken az áram), így egy önszabályzó kör jön létre.
- Tápfeszültség: 5...12 V DC
- Áramfelvétel: <11 mA
A készlet forrasztandó alkatrészeket tartalmaz!
Összeszerelési leírás itt található: Összeszerelési leírás
| Gyártói jelölés | BK-0710 |
|---|---|
| Gyártó | BK-KITS |
Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet)
Kereskedelmi név: HESTORE Hungary Kft
Postai cím: 1163. Budapest, Cziráki utca 26-32
Elektronikus cím: https://www.hestore.hu/
Cikkszám: 100.486.67
Mennyiség (db):
Egységár ÁFA nélkül
| 1+ | € 1.111 |
|---|---|
| 5+ | € 0.694 |
| 10+ | € 0.627 |
| 20+ | € 0.601 |
| 50+ | € 0.585 |
* A megjelenített ár az egyéni beállításnak megfelelően nettó (ÁFA nélküli) ár, mely már tartalmazza az esetleges egyedi kedvezményt, szállítási költség nélkül.
Módosításához kattintson a fejléc
ikonjára.
ikonjára. | Elérhetőség | Menny. |
|---|---|
| Raktáron | > 500 |
| 3 munkanap | > 10000 |
