LTC3780-STP-UP-DWN-10A

Name: LTC3780-STP-UP-DWN-10A
Brand: HESTORE
SKU: 100.489.72
Availability: InStock

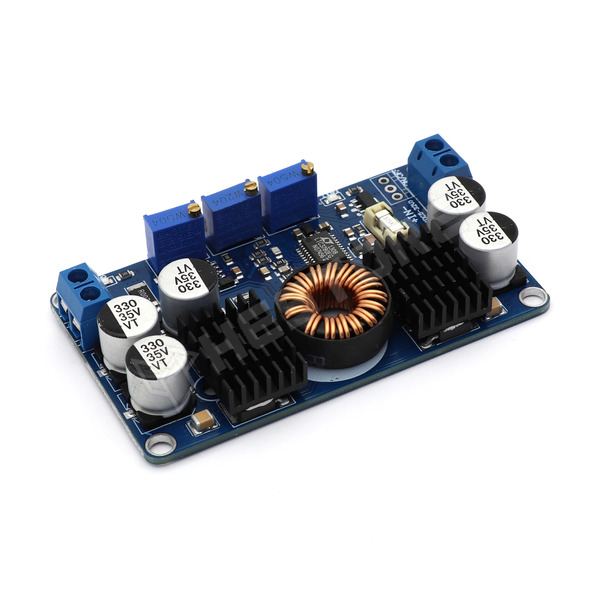

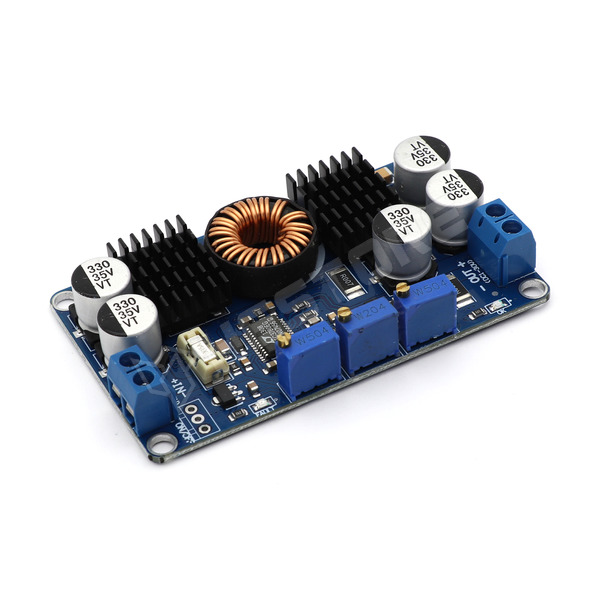

LTC3780 alapú DC-DC step-up step-down buck-boost konverter modul, 5...32 to 1...28V, 10A

Tipp!
Amennyiben 0V feszültség van a kimeneten és világít a piros FAULT LED, tekerje balra az UV-SET potenciométert.

• Tápfeszültség tartomány: 5...32V DC
• Kimeneti feszültség: 1...28V DC
• Névleges teljesítmény: 80W
• Kimeneti áram: max. 10A (életszerűen 3...5A folyamatos, hűtéstől függ)
• Hatásfok: akár 95%

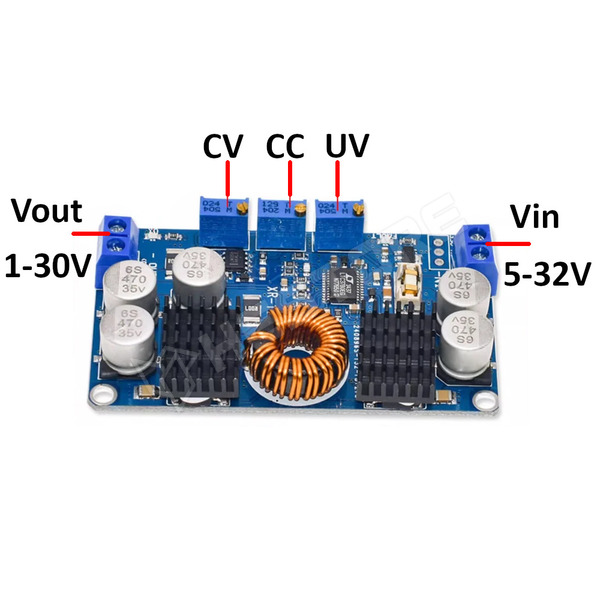

• Bemeneti/kimeneti csatlakozók:
- Bemenet: csavaros sorkapocs (VIN+, VIN-), cserélhető bemeneti biztosíték
- Kimenet: csavaros sorkapocs (VOUT+, VOUT-)
• Potenciométerek: VOUT-SET (kimeneti feszültség), CC-SET (áramkorlát), UV-SET (beállított bemeneti feszültség alatti kikapcsolás)
• Visszajelző LED-ek:
- FAULT (hiba-kijelzés, UV-SET)
- kimeneti visszajelző
• 4 N-MOSFET szinkron meghajtás, zökkenőmentes átmenet buck/boost régiók között, 200...400kHz kapcsolási frekvencia
• Védelem: rövidzár védelem, bemeneti biztosíték

• Üzemi hőmérséklet: –40...+85°C
• Méretek: 77 x 45mm

Megjegyzés
• A 10A csúcsterheléshez megfelelő hűtés szükséges
• Kimeneti visszafolyás-védelem NINCS beépítve. Ha a modult akkumulátortöltésre használja, vagy a kimenet olyan terhelésre csatlakozik, amely feszültséget táplálhat vissza, a kimeneti ágba sorosan egy Schottky-diódát kell beépíteni.
• A modul bemenete NEM polaritás védett! A védelemhez külön Schottky-dióda javasolt.
