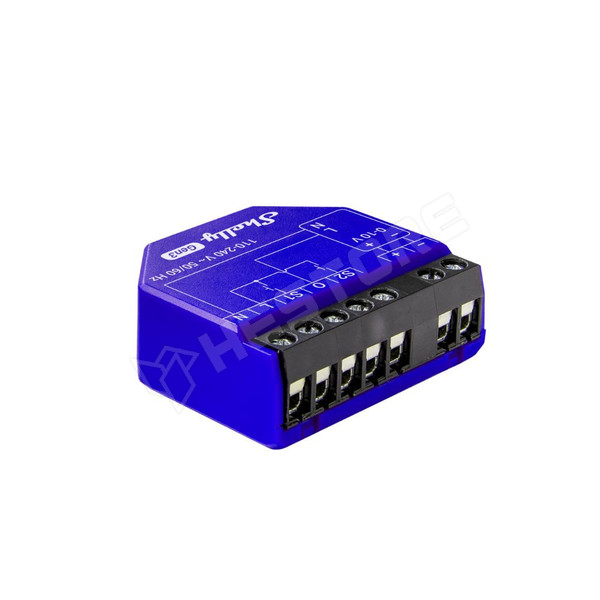

A Shelly Dimmer 0/1-10V PM Gen3 egy okos dimmer vezérlő, amely lehetővé teszi a 0-10V és 1-10V szabályozású analóg bemeneti feszültségű eszközök vezérlését. Ilyen eszközök lehetnek akár fényforrásokat vezérló tápelektronikák, változtatható fordulatszámú motorvezérlők vagy szelepállásokat precízen vezérlő áramkörök is. A modul képes az általa vezérelt elektronika 230V AC-s feltáplálására, így akár fogyasztási adatok is monitorozhatók.

A Shelly Dimmer 0/1-10V PM Gen3-at kimondottan vezérlőelektronikák szabályzásához fejlesztették. A Shelly vezérlőre 0-10V vagy 1-10V DC vezérlőjelet igénylő eszközökhöz csatlakoztathatjuk. Tehát olyan vezérlő elektronikákhoz, amik rendelkeznek ilyen szabályzó bemenettel.

A Shelly Dimmer 0/1-10V PM Gen3 elődjével szemben nem csak PWM jelet képes kiadni, hanem 1-10V analóg feszültséggel történő vezérlésre is alkalmas.

Jellemzően fényforrások, változtatható fordulatszámú motorok (például szellőztető rendszerek ventillátorainak fordulatszám szabályzására), vagy állítható szelepek (légtechnika) vezérlőihez szokták alkalmazni. Viszont fontos, hogy közvetlenül nem köthető a Shelly Dimmer 0/1-10V PM Gen3 DC vezérlésére fogyasztó, a 0/1-10V kimenet csak vezérlő elektronika bemenetére köthető. Rendelkezik SW1 és SW2 sorkapcsokkal, amelyek lehetővé teszik a fali kapcsolós vagy nyomógombos vezérlést. Megtáplálása 230V AC feszültséggel történik, fázis és nulla vezetők szükségesek a működéshez.

FONTOS: a DC kimenet: 0/1-10V DC; 0,35 Watt !!! CSAK VEZÉRLÉSHEZ, fogyasztóval közvetlenül nem terhelhető!

A Shelly Dimmer 0/1-10V PM Gen3 rendelkezik egy 230V-os relé kimenettel is ("O" sorkapocs, max. 13A terhelhetőség), ami bekapcsolásra kerül ha a Shelly vezérlő modulból vezérlő jelet adunk ki, és kikapcsol ha a vezérlő kimenet kikapcsolásra kerül.
Ez lehetővé teszi, hogy a vezérelt elektronikát ezen a körön keresztül tápláljuk, így a terheléssel rendelkező elektronika valós fogyasztását is tudjuk monitorozni.

Mint minden más Shelly termék, ez is közvetlenül a Wi-Fi router-re kapcsolódik, nincs szükség az okosvezérléséhez helyi központra, hub-ra vagy átjáróra (bridge-re). Akár önállóan, csak 1 db eszköz is telepíthető meglévő vagy új építésű vagy felújítás előtt álló teljes ingatlan okosotthonná alakításához komplett rendszerként is jó választás.
Meglévő kapcsolók mögé a fali aljzatba elhelyezett Shelly Dimmer 0/1-10V PM Gen3 segítségével a meglévő kapcsolóink megtartásával tudjuk szabályozni a kimenetet. így a termék ideális utólagos "okosításra" is.

A Shelly Dimmer 0/1-10V PM Gen3 - más kis Shelly okosrelékhez hasonlóan - tartalmaz kapcsoló bemeneteket, azaz villanykapcsolók mögé beépítve továbbra is használhatjuk a fali villanykapcsolót a vezérelt kör szabályzására, de emellett Wi-Fi-n keresztül a távolból is szabályozható a vezérlés, és számos időzítés is a rendelkezésünkre áll. A Shelly app-ban lehetőség van a kapcsoló letiltására is, - mely hasznos lehet kisgyerekek esetén néhány szobánál -, ilyen beállítások mellett csak az app-ból vezérelhető az eszköz.

GATEWAY FUNKCIÓK:

Az ESP32 C3 chip-nek köszönhetően a Wi-Fi + Bluetooth protokollokat is támogatja az eszköz, az előző chipgenerációhoz képest megnövelt teljesítménnyel és dupla méretű memóriával rendelkezik (8MB). Bluetooth átjárót is tartalmaz, a Shelly új generációs Bluetooth érzékelőinek és Bluetooth távirányítónak Bluetooth vevőegységeként / átjárójaként is képes egyben működni. Egyben tartalmaz egy Wi-Fi repeater (Wi-Fi jelismétlő) funkciót is, melynek bekapcsolásával a távolabb telepített Shelly eszközök számára továbbít - egyfajta Wi-Fi mesh-ként - Wi-Fi jelet.

BLUETOOTH PÁROSÍTÁS:

Telefonnal való párosítása a többi második és harmadik generációs Shelly Plus és Pro és GEN3 eszközhöz hasonlóan Bluetooth protokollon történik, egyszerűen és gyorsan.



ERŐSEBB PROCESSZOR, TÖBB FUNKCIÓ:

A Shelly Dimmer 0/1-10V PM Gen3-ba egyes GEN3-as termékekben szintén megtalálható ESP32 C3 processzor került, mely gyorsabb és erősebb CPU-t és dupla annyi memóriát tartalmaz (8MB), így továbbfejlesztett funkciókat és gyorsabb működést kínál a GEN3 termékvonal.



TÚLMELEGEDÉS VÉDELEM:

A Shelly Dimmer 0/1-10V PM Gen3 túlmelegedés-védelemmel van felszerelve, így még biztonságosabb működést garantál a fali aljzatokba szerelt kis helyen is.



SHELLY GEN3 FUNKCIÓK:

A termék:

• támogatja a HTTP/HTTPS webhook-okat, így a továbbfejlesztett Shelly GEN3 termékek könnyen csatlakozhatnak, értesíthetnek vagy vezérelhetnek kompatibilis termékeket vagy más automatizálási rendszereket
• támogatják a napkelte / napnyugta időpontjához időzített ki/bekapcsolásokat, immár +/-23 óra eltérés is megadható,
• akár 20 db (az eszközön tárolt, offline is működő) időzítést is képesek kezelni,
• támogatja az mjS szkripteket, lehetővé téve az ügyfelek számára saját funkciók és funkciók létrehozását! A Shelly Plus line eszközök lehetővé teszik több szkript együttes végrehajtását, a különböző triggerektől függően, mint a bemeneti/kimeneti állapot, az érzékelőadatok vagy WLAN-kérések.
• Képes végponti szinten fogadni a Shelly BLU termékek állapotait és szenzoros értékeit, valamint a távirányító vezérléseket.
• KNX integráció elérhető a GEN3 eszközök generációjában




Időzíthetősége:



• A hét napjaira beállítható ki/bekapcsolási időzítés, és
• támogatja napkeltéhez és napnyugtához kapcsolódó időzítéseket is (nem csak pontos időpontra, de pl. napnyugta + 5 óra típusú időzítéseket is.)
• Támogatja az auto-off és az auto-on időzítést is, azaz meghatározott idejű ki vagy bekapcsolt állapot utáni be vagy kikapcsolást is.





Támogatott üzemmódok:

• felhő / cloud üzemmód: ekkor az ingyenesen elérhető Shelly Cloud-hoz kapcsolódik, melyen át (az iOS-re és Android-ra is elérhető) Shelly Smart Control okostelefon app-ból és a https://control.shelly.cloud/ weboldalról is vezérelhetjük és beállíthatjuk az eszközöket

• választhatunk LAN / helyi hálózati üzemmódot, ilyenkor az eszközök csak a helyi hálózatra kapcsolódó eszközökről vezérelhető
• működtethetjük az eszközt (WiFi kliens üzemmód helyett) WiFi Access Point üzemmódban is (pl. ha nincs állandó WiFi hálózat a telepítés helyén), ekkor mobiltelefonnal vagy notebook-kal az eszköz közelében rákapcsolódhatunk közvetlenül az eszköz által sugárzott WiFi AP hálózatra, és a kapcsolat ideje alatt vezérelhetjük az eszközt.



A fogyasztási adatokat az okoseszköz felhős üzemmód esetén menti a Shelly Cloud fiókba, és az app-ban megtekinthetjük és letölthetjük a fogyasztási előzményeket.

Cloud üzemmód esetén a  Shelly eszközök a Shelly Smart Control Scene (Okosvezérlés) funkciója segítségével egymást is képesek (összetett feltételek mentén) vezérelni, ki/be kapcsolni. (Például egy villanykapcsoló mögé szerelt Shelly relé képes ki/be kapcsolni a felhőn át egy vezetékezés szempontjából tőle független másik Shelly relét egy konnektor mögött, és azt is ki/be kapcsolni, azaz az eszközök a WIFi-n és a gyári felhőn át vezeték nélkül képesek egyszerűen vezérelni egymást általunk megadott szabályok mentén.)

Lehetőség van arra is, hogy az eszközök - fix IP címek használata esetén - (a Shelly Smart Control használata nélkül is, akár LAN üzemmódban is) egymást közvetlenül vezéreljék HTTP parancsokkal (DDD, azaz Direct Device-to-Device módon), azaz a Shelly eszközök a külső internet kapcsolat megszakadása (vagy a tűzfalon való letiltása) esetén is képesek a helyi hálózaton egymást ki/bekapcsolni a Shelly App-ban beállítható ún. Action-ök segítségével.

A Shelly Dimmer 0/1-10V PM Gen3 okosvezérléshez a gyártó saját ÚJ okostelefon app-ja és saját Cloud szolgáltatása is elérhető ingyenesen.



Integrációk:



A Shelly a gyári firmware-ével is az egyik legegyszerűbben integrálható okoseszköz a piacon. Támogatja az MQTT-t és a REST API-n keresztüli vezérlést. Kompatibilis a Google Home, Amazon Echo és Yandex Alice hangvezérlésével. A Shelly Dimmer 0/1-10V PM Gen3 a Cloud és az MQTT vezérlést egyidejűleg is támogatja.

A Shelly Cloud-on keresztül számos Shelly eszközt integráltak már a SmartThings platformmal is.

Ezen kívül a gyári firmware támogat egy sornyi egyéb nyílt forráskódú és egyéb rendszert is:

• MQTT
• HomeSeer
• ioBroker
• Home Assistant
• openHAB
• Domoticz
• SYMCAN
• nymea
• Hubitat
• Hoobs
• REST API



Szerelhetősége:

• Apró méretének köszönhetően a legkisebb fali aljzatba és kötődobozba is befér, a hagyományos szerelvények mögé is.

Egyéb műszaki paraméterek:

Működési tápfeszültség: 110-230V AC ±10%

Kimenet: 0/1-10V DC; 0,35 Watt ! CSAK VEZÉRLÉSHEZ, fogyasztóval közvetlenül nem terhelhető!

Más okosrelékhez hasonlóan ennek a működéséhez is szükség van nem csak fázisvezető, hanem nullvezető vezetékre is.
