Tápellátás:

A mérőáramkör a működéséhez szükséges energiát a mért nagyfeszültségű oldalról (80-260V) nyeri.
Figyelem: Hálózati feszültség nélkül a modul nem mér és nem kommunikál, a logikai 5V csak a PC/Mikrokontroller oldali optocsatolókat hajtja meg!

Kommunikáció:

• Interfész: UART (TTL soros port)
• Protokoll: Modbus-RTU
• Baud rate: 9600 8N1

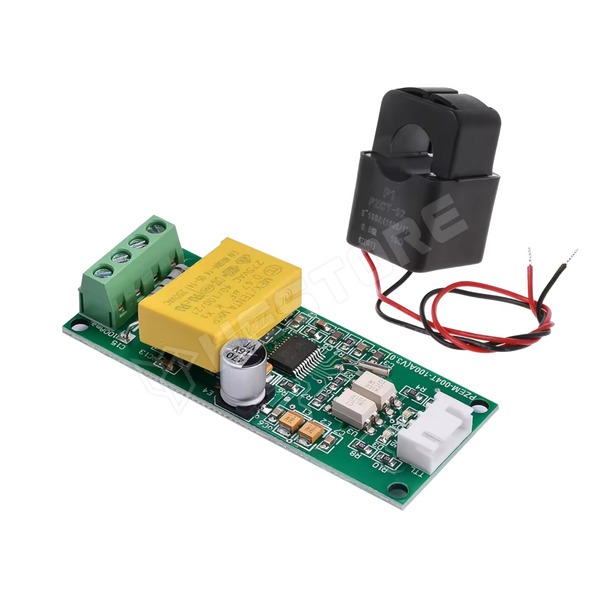

PZCT-02 nyitható áramváltó:

• Névleges áram: 100A
• Belső nyílás átmérője: 16mm
• Kábelhossz: 20cm

Mérési paraméterek:

• Feszültség:

  • Mérési tartomány: 80...260V AC
  • Felbontás: 0.1V
  • Pontosság: 1%

• Áramerősség:

  • Mérési tartomány: 0...10A
  • Felbontás: 0.001A (10A alatt) 0.01A (10A felett)
  • Pontosság: 1%

• Aktív teljesítmény:

  • Mérési tartomány: 0...23kW
  • Minimum mért érték: 0.4W
  • Felbontás: 0.1W (1kW alatt), 1W(1kW felett)
  • Pontosság: 1%

• Fogyasztás:

  • Mérési tartomány: 0...9999.99kWh
  • Felbontás: 1Wh
  • EEPROM memória: áramszünet esetén megőrzi a fogyasztási adatokat. Szoftveresen nullázható.

• Frekvencia:

  • Mérési tartomány: 45...65Hz
  • Felbontás: 0.1Hz
  • Pontosság: 0.5%

• Teljesítménytényező:

  • Mérési tartomány: 0.00...1.00
  • Felbontás: 0.01
  • Pontosság: 1%
