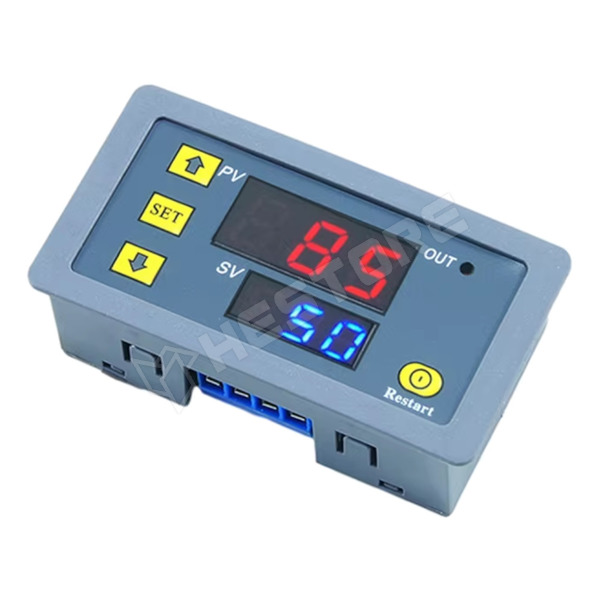

A T3230 digitális időzítő relé pontos időzítésvezérlést biztosít kapcsolási alkalmazásokhoz. Kettős LED kijelzővel rendelkezik az időzítési paraméterek világos megjelenítéséhez.

- Időzítési tartomány: 0...999s, 0...999m, 0...999h
- Üzemi feszültség: 12V DC
- Kijelző: Piros + kék kettős LED
- Méretek: 79 × 26 × 43mm
- Beépítési furat méretei: 72 × 40mm

A beállítások 6 másodperc inaktivitás után automatikusan mentésre kerülnek.
Nyomja meg egyszer a SET gombot az T1 időbeállítási módba lépéshez (piros LED villog), majd az állító gombokkal állítsa be az T1 időt.
Röviden nyomja meg ismét a SET gombot az T2 beállításához (zöld LED villog), majd az állító gombokkal állítsa be az T2 időt. A beállítások automatikusan mentésre kerülnek az T2 beállítása után vagy 6 másodperc elteltével.
Hosszan nyomja meg a SET gombot a paraméterbeállítási módba (P0, P1) lépéshez. Röviden nyomja meg a SET gombot a P0 és P1 közötti váltáshoz.
Az állító gombokkal konfigurálja az időzítési módot P0-ban és a működési módot P1-ben.
P0-0: T1 időzítési egység másodperc.
P0-1: T1 időzítési egység perc.
P0-2: T1 időzítési egység óra.
P1-0: T1 késleltetés után a relé aktiválódik.
P1-1: T1 késleltetés után a relé deaktiválódik.
P1-2: T1 késleltetés után a relé aktiválódik; T2 késleltetés után a relé deaktiválódik (egyszeri ciklus).
P1-3: T1 késleltetés után a relé deaktiválódik; T2 késleltetés után a relé aktiválódik (egyszeri ciklus).
P1-4: T1 késleltetés után a relé aktiválódik; T2 késleltetés után a relé deaktiválódik (folyamatos ciklus).
P1-5: T1 késleltetés után a relé deaktiválódik; T2 késleltetés után a relé aktiválódik (folyamatos ciklus).
