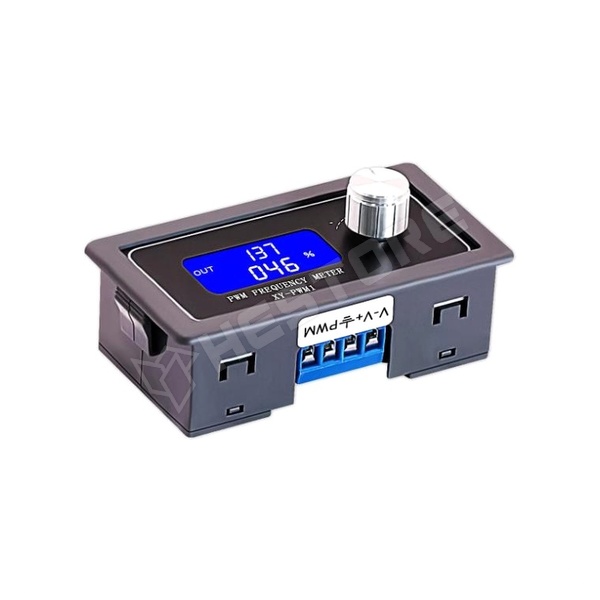

Az XY-PWM1 jelgenerátor állítható frekvenciájú és kitöltési tényezőjű négyszögjel kimenetet biztosít. Jelforrásként vagy gerjesztőforrásként használható tesztelési célokra.

- Tápfeszültség: 3.3...30V DC
- Frekvenciatartomány (normál mód): 1Hz...150KHz
- Frekvenciatartomány (precíziós mód): 1Hz...15KHz
- Frekvencia pontosság: 2%
- Kitöltési tényező tartomány: 0.00...100%
- Kitöltési tényező pontosság (normál mód): 1%
- Kitöltési tényező pontosság (precíziós mód): 0.1%
- Kimeneti áram: 5...30mA
- Kimeneti amplitúdó: Megegyezik a bemeneti feszültséggel
- Kimeneti típus: 1 csatornás PWM
- Interfész: UART
- Üzemi hőmérséklet: -40...85°C
- Üzemi páratartalom: 0...95%RH
- Méretek: 79 × 43 × 37mm

A készülék két üzemmódot támogat: normál mód (1Hz...150KHz, 1% kitöltési tényező pontosság) és precíziós mód (1Hz...15KHz, 0.1% kitöltési tényező pontosság).
Normál működési állapotban röviden nyomja meg a forgókapcsolót a beállítási felületre lépéshez és a frekvenciatartomány kiválasztásához. A frekvencia értékét a forgó potenciométerrel állíthatja be.
Tartsa lenyomva a forgókapcsolót 10 másodpercig a normál és precíziós mód közötti váltáshoz.
Tartsa lenyomva 5 másodpercig a paraméterek zárolásához, elkerülve a véletlen módosítást.
Figyelje a tizedesvessző helyzetét a potenciométer forgatásakor a frekvenciaskála megértéséhez: 'XXX' (1Hz...999Hz), 'X.XX' (1.00KHz...9.99KHz), 'XX.X' (10.0KHz...99.9KHz), 'X.X.X' (1KHz...150KHz).
