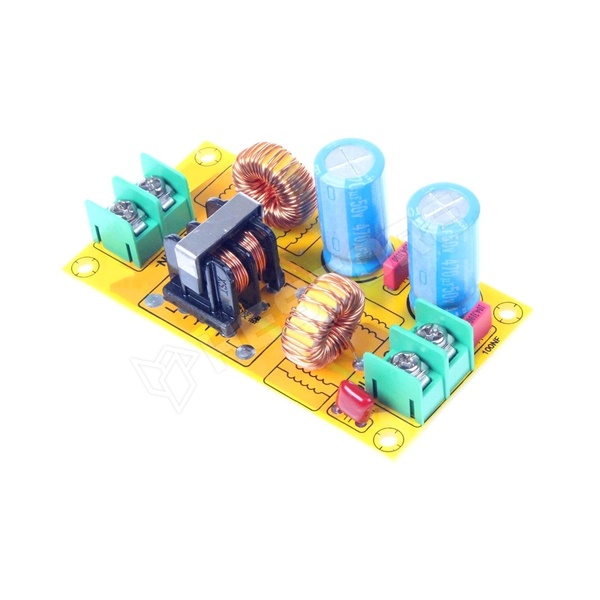

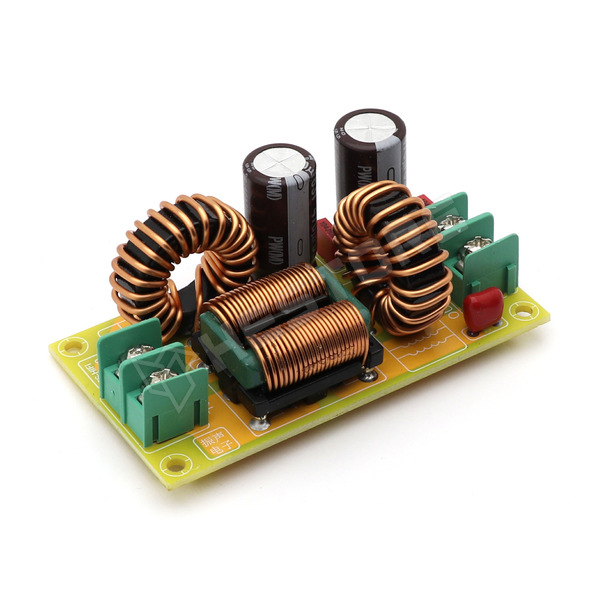

Hatékony, háromfokozatú passzív szűrőáramkör, amely a DC tápegységek feszültségének tisztítására, a harmonikus zavarok kiszűrésére, valamint a gyors tranziens csoportos interferenciák (akár több kilohertzes ismétlődési frekvenciájú tüskék) elnyomására szolgál.

Architektúra (3 fokozat):
1. Egyfokozatú LC szűrő
2. Közös módusú EMI szűrő
3. Kétfokozatú LC szűrő

Műszaki Adatok
- Bemeneti / Kimeneti feszültség: 0 - 50V DC
- Névleges terhelési áram: 20A
- Bemeneti csatlakozó: Kétvezetékes, 7.62 mm-es sorkapocs (IN+ / IN-)
- Kimeneti csatlakozó: Kétvezetékes, 7.62 mm-es sorkapocs (OUT+ / OUT-)

Fizikai Méretek
- Modul mérete: 77 × 42 × 27.5 mm (Hosszúság × Szélesség × Magasság)
- Rögzítőfuratok távolsága: 70.3 × 35.3 mm (Hosszúság × Szélesség)
- Rögzítőfuratok átmérője: 3 mm
