Műszaki adatok:
- Tápfeszültség: DC12V
- Maximális áramerősség kimenetenként: 5A (a három kimenet együtt nem haladhatja meg a 9A-t!)
- Vezérlés módja: előre programozott mikrovezérlő
- Kimenet: első csatorna 20...100% vagy 40...100%
második és a harmadik csatorna 10...100%
- A második és harmadik csatorna alsó határa a potenciométerekkel állítható.
- Hőmérséklet-szonda paraméterei: NTC 50K B3950
- Hőmérséklet-szonda tolerancia: 3-5%
- Hőmérséklet-szonda vezeték hossza: 100mm
- Alarm jelzés alsó határa: 700-800rpm
- Alarm piezo vezeték hossza: 200mm
- Ventilátor csatlakozók: 2.54mm tűs csatlakozó, apa
- 4 vezetékes ventilátorok szabályozhatók (+, -, speed, PWM)
- A szabályzás PWM lábon történik, a bemeneti tápfeszültség a ventilátorokra közvetlenül eljut (+ és - pinek), így a három vezetékes ventilátorok NEM szabályozhatók, ilyenkor csak az alarm funkció működik.
- A modul nem rendelkezik teljesítmény fokozattal PWM lábon, így nem használható 2 vagy 3 vezetékes ventillátorhoz (tilos a ventilátor V+ vezetékét átkötni a PWM lábra)!
Méretek: 43.5 x 51 x 15mm

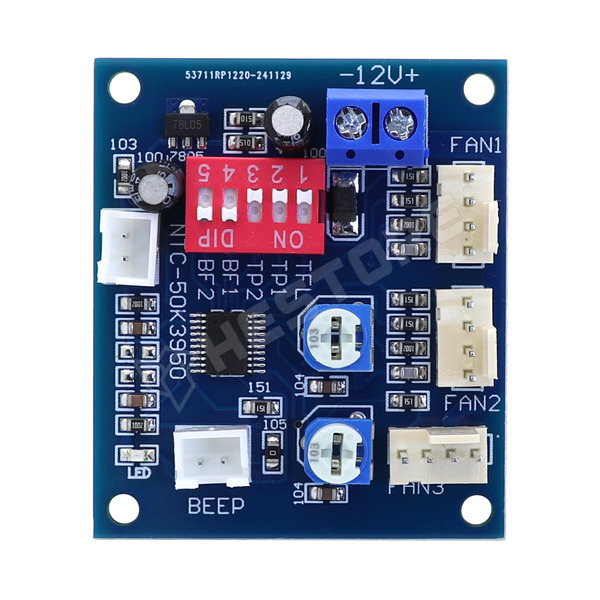

Funkcióbeállító kapcsoló:
(Új konfiguráció esetén a modult áramtalanítani kell.)

TFL (1) / FAN1 PWM-beállítása:
- ON: FAN1 PWM minimum 40%
- OFF: FAN1 PWM minimum 20%.

TP1 és TP2 (2 és 3) / Hőmérséklet-zóna beállítása:
(a hőmérséklet-szondával együtt kell használni)
Első hőmérséklet értéknél kezdi el emelni a fordulatszámot
a második hőmérséklet értéknél a fordulatszám 100%-os.

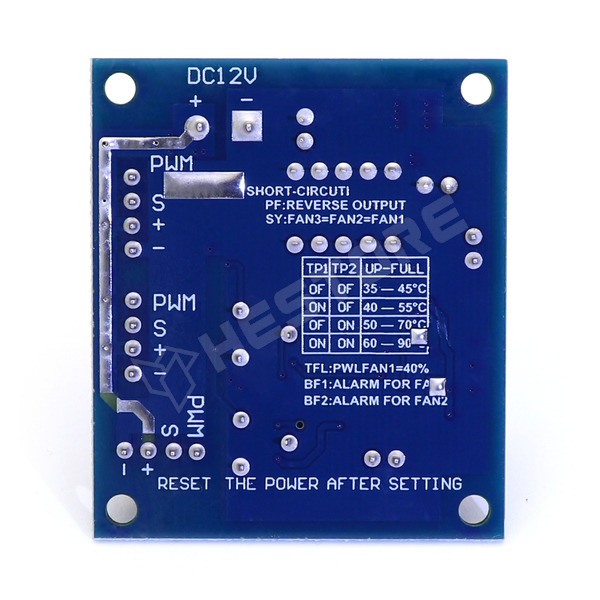

TP1 | TP2
OFF | OFF 35...45°C
ON | OFF 40...55°C
OFF | ON 50...70°C
ON | ON 60...90°C

BF1 és BF2 (4 és 5) / FAN1 és FAN2 leállási riasztási funkció
- hang- és fényjelzéssel riaszt, ha leáll a ventilátor. Ha a hiba megszűnik a riasztás automatikusan kikapcsol.
Ha a BF1 és a BF2 egyaránt ON állapotú, akkor a FAN1 vagy FAN2 közül bármelyik vagy mindkettő leáll, a vezérlő riaszt!

A csomag tartalma:
1x fordulatszám szabályzó modul
1x hőmérséklet szonda NTC-50K B3950
1x Buzzer (2.5kHz)

4 vezetékes ventilátorokhoz!
