Ez a modul különösen hasznos számítógépházak zajcsökkentésére vagy beágyazott rendszerek ventilátorainak hőmérsékletfüggő vezérlésére. Alapból kis fordulaton járatja a ventilátort, majd a hőmérséklet emelkedésével fokozatosan növeli a fordulatszámot, így kíméli a ventilátort és csökkenti a zajt.

• Névleges bemeneti feszültség: 12V DC
• Működési feszültségtartomány: 9.5...14.5V DC
• Áramfelvétel: < 70mA
• Támogatott ventilátoráram: 0.2...2A (0.2A alatt a szabályozás pontossága romlik)
• Maximális teljesítmény: ~24W (12V / 2A ventilátorral)
• Szabályozási mód: PWM alapú fordulatszám-vezérlés
• Hőmérséklet mérési tartomány: –9.9...99.9°C
• Mérési pontosság:
– 0...50°C között: ±1.2°C
– teljes tartományban: ±2°C
• Szenzor: NTC 10K hőérzékelő

• Méretek: 70 × 19 × 11mm (csatlakozók nélkül)

• Gyári beállítások:
– Indítási hőmérséklet (L): 30°C
– Teljes fordulat (H): 35°C
– Kikapcsolási hőmérséklet (C): 28°C
– Alap kimenet (idle duty): ~20%

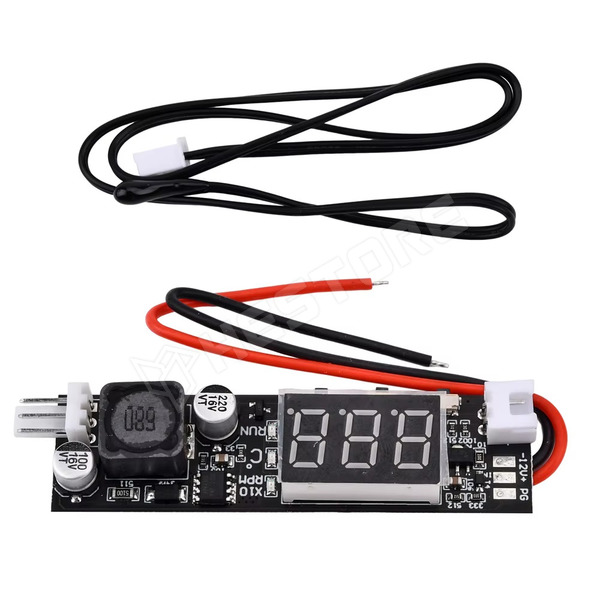

Kijelző:

- Három számjegyű kijelző: megjeleníti a beállított értékeket és mért adatokat.

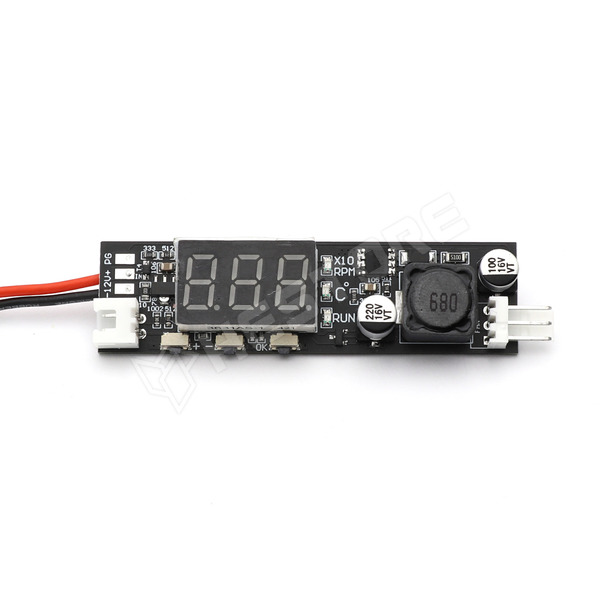

- Kék LED „×10 RPM”: fordulatszám-kijelzés. Ha világít, a kijelzőn lévő értéket ×10-zel kell szorozni. (Példa: ha 256 jelenik meg, a fordulat 2560 RPM.)
- Piros LED „°C”: hőmérséklet-kijelző. Világít, amikor a kijelző a pillanatnyi hőmérsékletet mutatja.
- Zöld LED „RUN”: ventilátor működésjelző. Világít, ha a ventilátor forog.


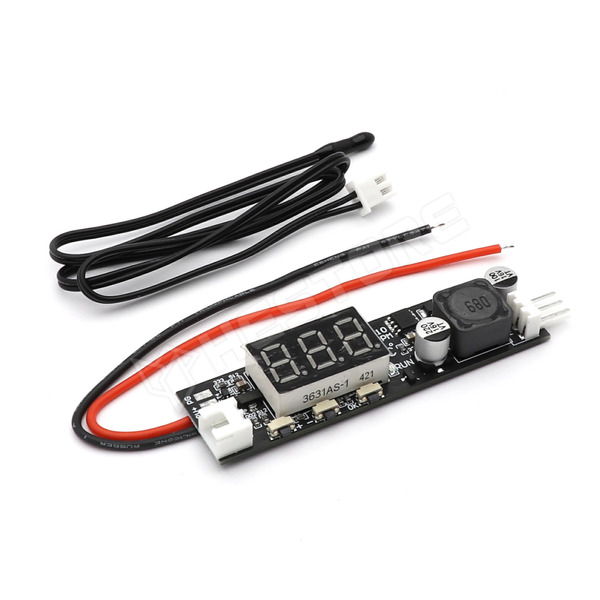

Kezelőszervek leírása:

- „+” és „−” gomb: a működés közben ezekkel váltható a kijelzett adat, valamint paraméterbeállítás módban növelik/csökkentik az értéket. Hosszú nyomás = folyamatos növelés/csökkentés.

- „OK” gomb – három funkció:
1. Működés közben rövid nyomás: belépés a kézi fordulatszám-beállítás módba (1–100%), majd mentés és kilépés.
2. Hosszú nyomás működés közben: belépés a hőmérséklet-paraméter beállítás módba, ahol:
- L*: indítási hőmérséklet
- H*: teljes fordulat hőmérséklete
- C*: leállítási hőmérséklet
Beállítás után újra „OK” a mentéshez.
3. Kikapcsolt állapotban hosszú nyomás: bekapcsolás és PWM-kimenet irányának váltása (P1/P-1).


Hőmérséklet-paraméterek részletesen:

- Indítási hőmérséklet (L) – amikor a hőmérséklet eléri vagy meghaladja ezt az értéket, a ventilátor fokozatosan elindul.
Tartomány: 5–94 °C (de mindig legalább 5 °C-kal alacsonyabb kell legyen, mint a teljes fordulatszám hőmérséklet).

- Teljes fordulatszám hőmérséklete (H) – amikor a hőmérséklet eléri vagy meghaladja ezt az értéket, a ventilátor 100%-on pörög.
Tartomány: 10–99 °C (de mindig legalább 5 °C-kal magasabb kell legyen, mint az indítási hőmérséklet).

- Leállítási hőmérséklet (C) – ha a hőmérséklet ez alá esik és az érték nem 0, a ventilátor leáll.
Ha 0 °C-ra van állítva, a ventilátor soha nem áll le teljesen, csak lassan forog.
Tartomány: 0–94 °C (és mindig legalább 2 °C-kal alacsonyabb kell legyen, mint az indítási hőmérséklet).

Fontos: Ha a beállítások nem felelnek meg ezeknek a minimális különbségeknek, a vezérlő automatikusan módosítja az értékeket, hogy megfeleljenek a szabályoknak.

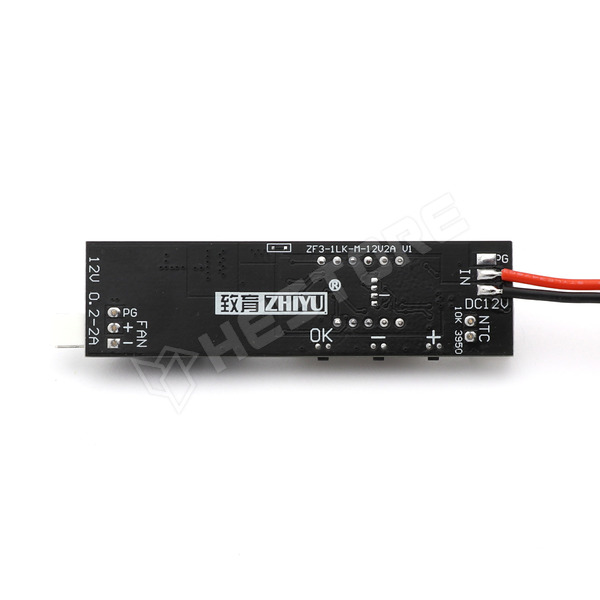

A bemenet NEM polaritásvédett! Figyeljen a polaritásra!
